Как устроенна каминная топка

Устройство топки печи или камина представляет собой конструкцию, состоящую из комплекса взаимосвязанных элементов, механизмов и деталей, взаимосвязанных между собой для обеспечения процесса сгорания дров и удаления дымовых газов.

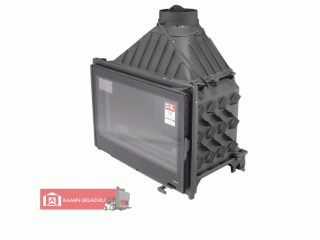

Топка – это специально оборудованная камера, в которой осуществляется непосредственно процесс сгорания топлива: дров, пеллет, угля или газа. Топки изготавливают из жаропрочных металлов – высокопрочной стали или чугуна. Их дверцы или фасады передние стенки таких конструкций выполнены из особого, огнестойкого стекла, способного выдержать температуру в несколько сотен градусов Цельсия. Подъёмная дверца позволяет плавно открывать и закрывать очаг, в некоторых топках (например, у kal-fire) потоки воздуха оптимизированы настолько, что регулировка интенсивности пламени осуществляется вообще без шиберной заслонки, только поднятием и опусканием дверцы. Но основная роль дверцы в наших широтах - предотвращение теплопотерь помещения при неработающем камине.

Современные производители стремятся выпускать оборудование, сочетающее в своем функционале открытую и закрытую топки. Реализовать такой принцип работы топки позволяет специальное гильотинное устройство. С его помощью можно приподнять переднее стекло до уровня облицовки отопительного агрегата, таким образом, превращая закрытую топку в открытую. В нижней, колосниковой части топки размещается дополнительная камера, в которую собирается зола, образующаяся при горении. При закрытой дверце воздух на горение поступает через специальные каналы, предусмотренные конструкцией очага, а также через уплотнитель стекла дверцы.

Некоторые каминные топки конструктивно приспособлены при закрытой дверце потреблять воздух только с улицы через специальные каналы в нижней части, соединённые с отверстиями на внешней стене здания.

В верхней части топок над дымосборником можно иногда встретить трубы меньшего, чем выход к дымоходу диаметра. Они предназначены для опции частичного отвода тепла от конвекционного короба в удалённые от камина помещения, однако по опыту в условиях Средней полосы России используются редко, как и сложные системы с нагревом водного контура.

Есть топки без явно выраженного дымосборника (конуса) в верхней части, однако они предусматривают эксплуатацию только при закрытой дверце.

Английские топки Stovax при инсталляции монтажниками комплектуются отдельным дымосборником с шиберной заслонкой, что обеспечивает их функционирование в соответствии с современными отраслевыми требованиями.

Чем больше площадь остекления у топки, тем меньше она отдаёт тепла и тем более высокие требования предъявляются к её конструкции, направляющим дверцы, жёсткости стали на кручение, поэтому, например, экономить на трёхсторонних очагах, на единственную стенку которых приходится вся масса дымосборника, дверцы и противовеса - не самая хорошая идея.

Размеры топки прежде всего должны коррелировать с объёмом помещения, кроме того нужно понимать - чем крупнее очаг, тем больший объём воздуха на горение он потребляет, и тем большего диаметра дымоход он будет требовать при установке.

Рабочие процессы, протекающие в топках

Процессы представляют собой цикл взаимосвязанных процедур и операций:

1. Топочная камера заполняется топливным ресурсом. В зависимости от конструкции ими могут быть дрова, уголь, древесные пеллеты или иной вид топлива.
2. Процесс горения регулируется при помощи заслонки шибера. Открывая ее шире, пользователь увеличивает подачу кислорода в топку. Таким образом, интенсивность сгорания топлива возрастает, и корпус камина нагревается быстрее. Шиберная заслонка актуальный механизм регулирования процесса горения и нагревания в закрытых топках. Для открытой она не может отрегулировать интенсивность горения пламени.
3. Колосниковая решетка – второй механизм для регулирования подачи кислорода в топку. Заслонка в этом случае располагается в нижней части топки.
4. Сквозь решетку зола попадает в зольник, имеющий выдвижную или встроенную конструкцию для его эффективной периодической очистки.

Основные системы и элементы конструкции современной топки

1. Непосредственно топочная камера – металлический контур, в котором происходит процесс сгорания топлива и выделение тепла. Изготавливается из чугуна либо стали.
2. Дымосборник, оснащенный дефлектором, обеспечивающий защиту и безопасность процедуры отопления.
3. Стеклянная дверца топки из огнестойкого, огнеупорного стекла.
4. Зольник для сбора отработанных в процессе горения веществ.
5. Система подачи воздуха.
6. Колосниковая решетка конструкции, обеспечивающая нижнюю подачу кислорода в топку для обеспечения процесса горения топлива.

Кроме основных, топки могут быть оборудованы дополнительными элементами. Среди них выделяют:

• систему очистки стекол от образующейся в процессе горения топлива золы и копоти;
• механизм или автоматическое устройство, обеспечивающее поднятие дверцы топки;
• конвекционный кожух, усиливающий, оптимизирующий процедуру воздухообмена в топке;
• система вторичного дожига, гарантирующая более полное сгорание ресурса и эффективность функционала конструкции;
• система подключения «внешнего воздухообмена»;
• иногда – водяной контур.

При выборе и установке топки важно соблюдать определенные нормы, нормативы и регламенты. Например, важнейшим условием безопасной и качественной работы является соблюдение минимального расстояния между стеной и топкой в 15 см. При отсутствии соответствующих знаний, навыков и опыта рекомендуется доверить выбор, проектирование устройства и непосредственно сам монтаж топки специалисту-профессионалу.
